JLSSG－10（6）PK 三元件干式高壓計量箱

概述：
       本產品為戶外干式，是在兩元件硅橡膠計量箱的基礎上改進開發的。適用于50Hz、6－10kV三相交流電力線路或配電變壓器，計量或用電管理監督考核，尤其更適用于線路三相負荷不平衡、差異較大的用戶。在季節負荷變化較大的用戶，可選擇雙變比計量箱，擴大計量的范圍，提高計量的精度。       本產品電壓、電流互感器主體絕緣采用硅橡膠材料真空澆注。硅橡膠材料以其優良的理化性能，逐步推廣用于電力行業各種產品中。硅橡膠材料化學性能穩定，介電性能優良，耐高溫和耐低溫，可在－60℃正常使用，絕緣性能不變、不開裂、不老化。解決了環氧樹脂材料在溫度變化較大的情況下開裂擊穿的弊病。該系列高壓計量箱更適應高溫、高寒、高濕地區的惡劣環境。

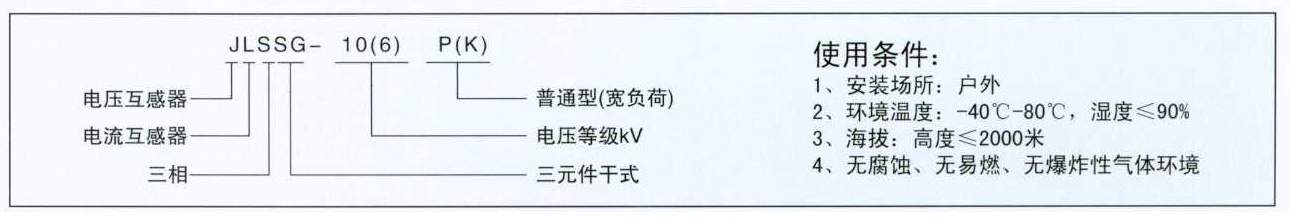

型號定義：

結構特點：

      1.產品為三元件型，配A，B，C三只電流互感器，一只三相電壓互感器，采用Y/Y0-12接線方式。

      2. 對于季節性負荷變化較大的電力用戶，可選用雙變比寬量限高壓計量箱，不停電可在表箱內通過改變專用互感器端子盒連接片倒換變比。

      3. 計量表箱和組合互感器可一體連接，組成連體高壓計量箱，在柱上安裝使用；也可以分別安裝，柱上安裝組合互感器，下面安裝計量表箱，中間用鎧甲電纜連接。

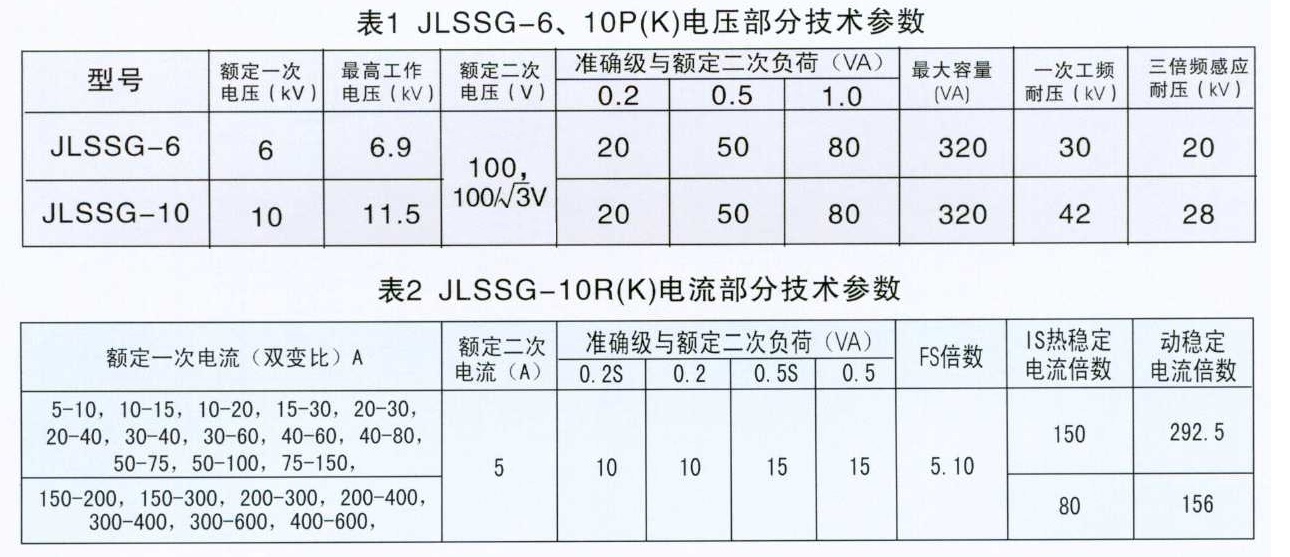

主要技術參數：

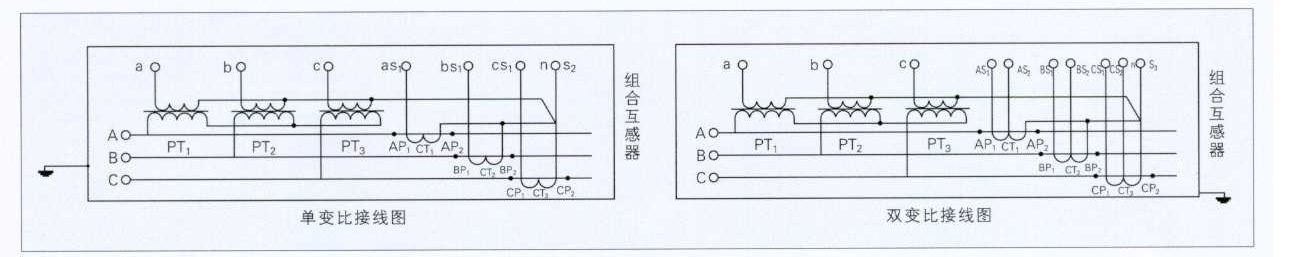

接線原理圖：

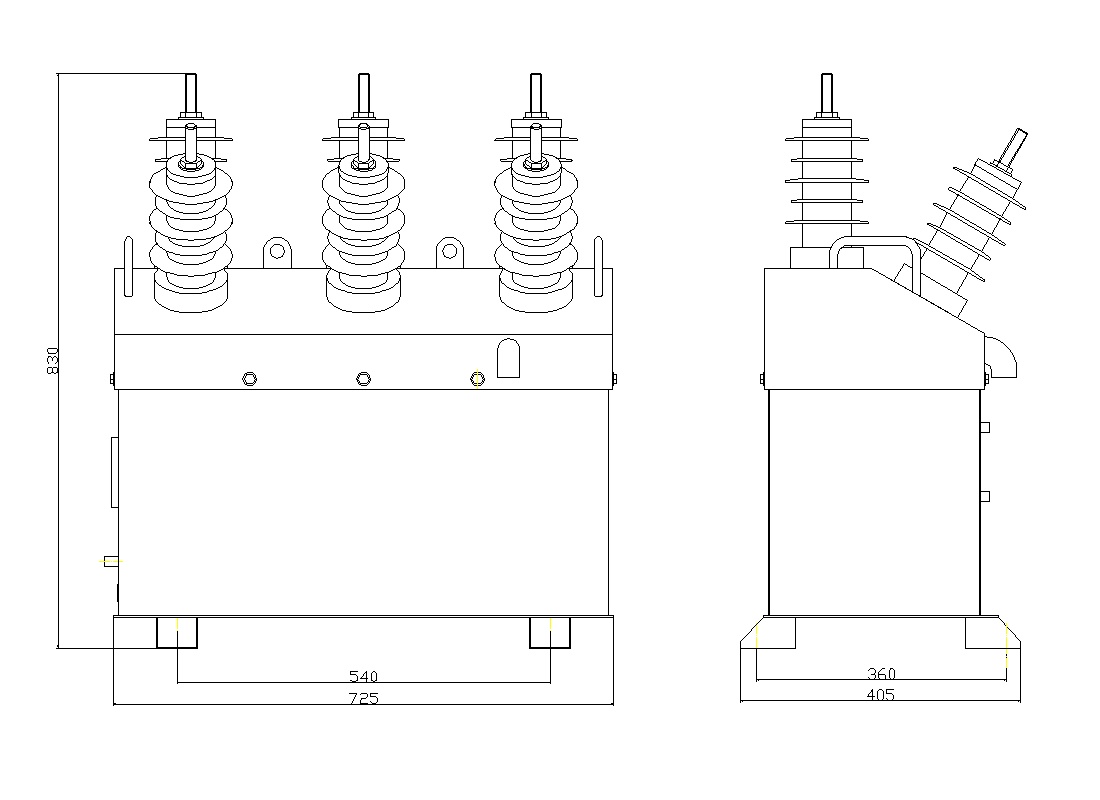

外形及安裝尺寸：
